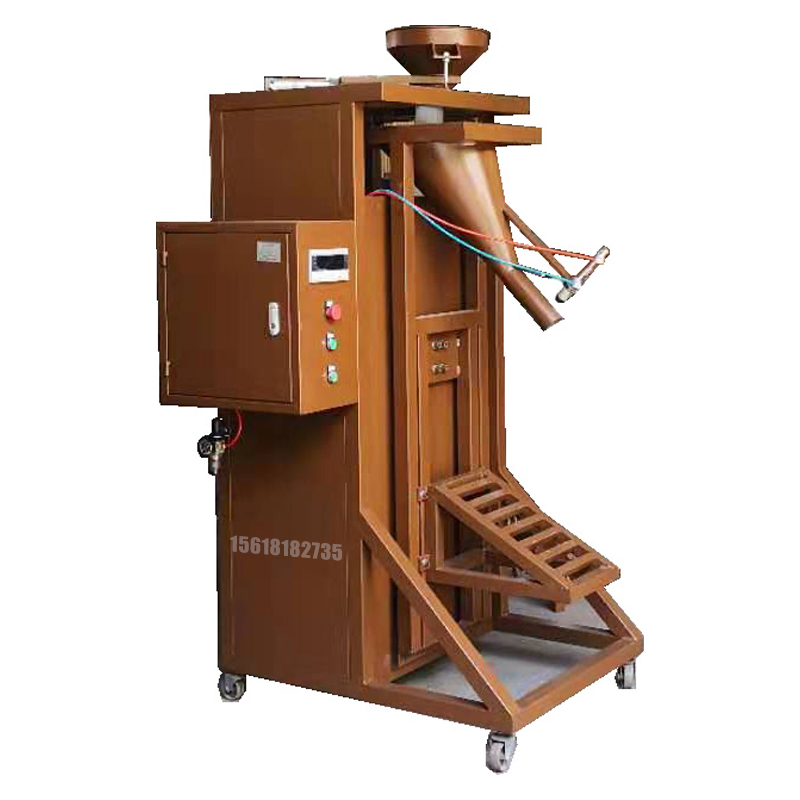

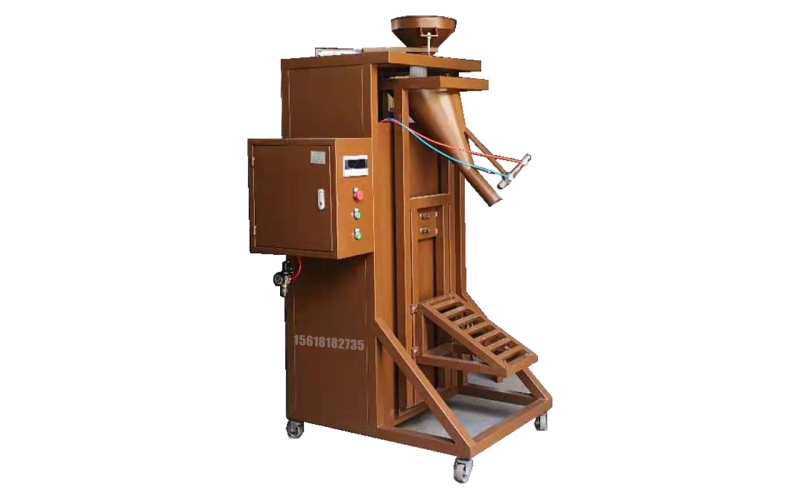

、ZL型閥口袋定量包裝機是由高精度(0.02%)傳感器及高分辨率控制儀表構成計量控制系統，精度高？蛇m用于閥口編織袋、閥口紙袋、閥口塑料袋的包裝。

4

、參數設定，稱量標定簡單易懂，操作人員僅需套袋并按下允加按鈕即可自動完成整個加料、稱重、過程。

5

、配有多種通訊接口，可與計算機聯網作各種數據處理。

結構原理

1

、加料機構：由氣缸加料口的大小，從而控制加料的速度，加料嘴邊有吸塵口，物料由重力自行流入包裝袋。

2、電氣箱

外部信號及傳感器的信號傳遞給電氣箱

，電氣箱通過編制過的程序，控制加料口的大小，氣缸的開啟、關閉。

工作過程

將閥口包裝袋套在加料嘴上，按動“允加”按鈕

，這時壓袋氣缸開始工作并壓住袋口，控制器將包裝袋重量自動去除，加料口開啟最大，迅速將物料灌入袋中，

隨袋中空氣一起溢出的粉塵通過吸塵器由除塵器吸走

，待加料快到設定值時，加料口關小進行減速慢加，到設定值時，加料口關閉。誤差<0.3%。這時壓袋氣缸松開袋口。

將包裝袋送至皮帶輸送機上及時送出

。

設備參數

型  號 ZL-50

包裝形式 閥口袋式

加料范圍    10～50kg

包裝速度   2～3包／分鐘（根據物料確定）

包裝精度 靜態精度0.1%FA.OIMLⅢ級    動態精度0.3%

氣    源 0.4～0.6MPa,  耗量1M3/h

電    源 AC220V

總 功 率 0.18kw

真空吸塵 真空度100～120mmHg  吸塵流量10～12M3/分鐘

外型尺寸(長×寬×高) 800x800x1800
